Euromac Fx Bend Cell 3100 STANDARD-KR

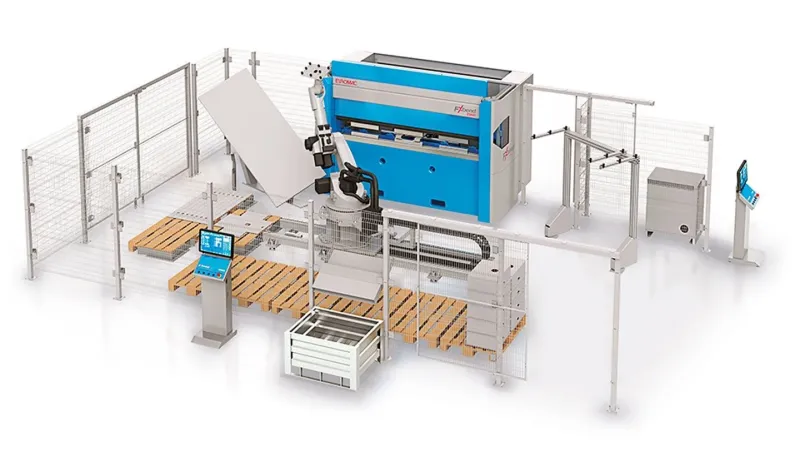

Этот масштабный комплекс, установленный на рельсах, специально разработан для автоматической гибки крупноформатных деталей длиной до 3 метров, с которыми крайне сложно работать вручную.
Линейка автоматизированных гибочных центров Euromac это полностью интегрированные решения, объединяющие в себе высокоточные электрические прессы, многоосевых роботов и интеллектуальное программное обеспечение. Эти системы спроектированы для обеспечения максимальной производительности при обработке деталей любых габаритов, предлагая гибкую настройку под конкретные производственные задачи каждого клиента.
Полная интеграция «из одних рук»
Euromac самостоятельно разрабатывает каждый элемент структуры — от механики пресса и интеграции робота до управляющего ПО, что гарантирует идеальную совместимость, надежность и простоту эксплуатации системы.
Euromac самостоятельно разрабатывает каждый элемент структуры — от механики пресса и интеграции робота до управляющего ПО, что гарантирует идеальную совместимость, надежность и простоту эксплуатации системы.
Сверхбыстрое программирование
Специализированное программное обеспечение Fx Cell 3D позволяет настраивать робота в офлайн-режиме за минимальное время, существенно сокращая простои оборудования при переходе на новые изделия.
Специализированное программное обеспечение Fx Cell 3D позволяет настраивать робота в офлайн-режиме за минимальное время, существенно сокращая простои оборудования при переходе на новые изделия.
Безупречная точность и повторяемость
Уникальная технология «Active Fingers» с функцией самообучения в сочетании с прецизионным контролем угла гарантирует стабильное качество гибки каждой детали в серии.
Уникальная технология «Active Fingers» с функцией самообучения в сочетании с прецизионным контролем угла гарантирует стабильное качество гибки каждой детали в серии.
Максимальная автономность работы
Системы автоматической смены инструментов и захватов (грипперов), а также возможность установки вертикальных складов на 10 паллет позволяют комплексу работать длительное время практически без участия оператора.
Системы автоматической смены инструментов и захватов (грипперов), а также возможность установки вертикальных складов на 10 паллет позволяют комплексу работать длительное время практически без участия оператора.
Универсальность загрузки и выгрузки
Модульный дизайн предлагает множество решений для потоков заготовок — от перфорированных столов предварительного выравнивания до моторизованных роликовых конвейеров и систем сортировки в боксы.
Модульный дизайн предлагает множество решений для потоков заготовок — от перфорированных столов предварительного выравнивания до моторизованных роликовых конвейеров и систем сортировки в боксы.
| Технические данные | cell 3100 |
| Макс. усилие гибки (кН) | 1000 |
| Длина гибки (мм) | 3060 |
| Расстояние между столом и траверсой | |
| Зажим Willa (держатель матрицы - держатель пуансона) (мм) | 520 |
| Ход осей Y (мм) | 250 |
| Скорость осей Y (мм/сек) | 220 |
| Макс. скорость гибки в авт. режиме (мм/сек) | 36 |
| Макс. скорость гибки в ручном режиме (мм/сек) | 10 |
| Робот | |
| Макс. вылет (мм) | 2233 |
| Макс. грузоподъемность с захватом (кг) | 70 |
| Количество осей | 7 |
| Повторяемость позиционирования (мм) | +-0.06 |
| FX Cell | |
| Загрузка | |
| Макс. габариты деталей в 1 стопке (мм) | 3000 x 1000 |
| Мин. габариты деталей (мм) | 50 x 100 |
| Макс. высота стопки (мм) | 300 |
| Разгрузка | |
| Зона гравитационной разгрузки (мм) | 1200 x 800 |
| Потребляемая мощность (кВа) | 6 |
| Прибл. вес (кг) | 9500 |

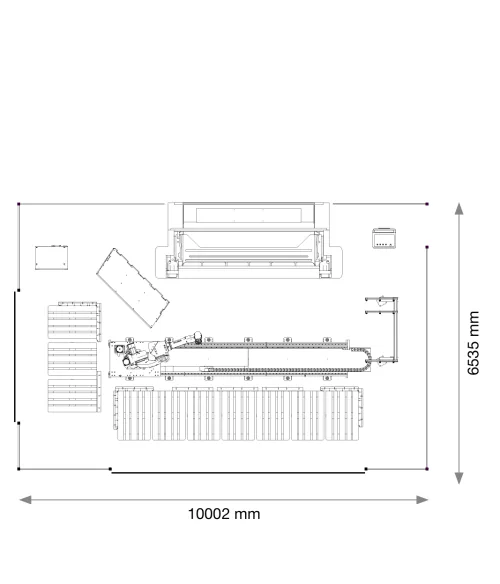

Ячейка для деталей средних и больших размеров с высокой производственной мощностью. Ячейка включает в себя:
-
Fx Bend с 6-осевым задним упором
-
Робот 20/70/120 кг на рельсе
-
Стол центрирования
-
Контроль двойной детали
-
Станция загрузки для крупных деталей
-
Выгрузка:
-
Паллетирование до 7 европаллет.
-
Автоматическая лента с выгрузкой в ящик (опция).
-
-
Система переворота
