პანელის მომღუნავი დაზგა პრეს-მუხრუჭის წინააღმდეგ თანამედროვე წარმოებაში

במה განსხვავდება წნეხ-მუხრუჭი და პანელის საბეცი/საღუნი

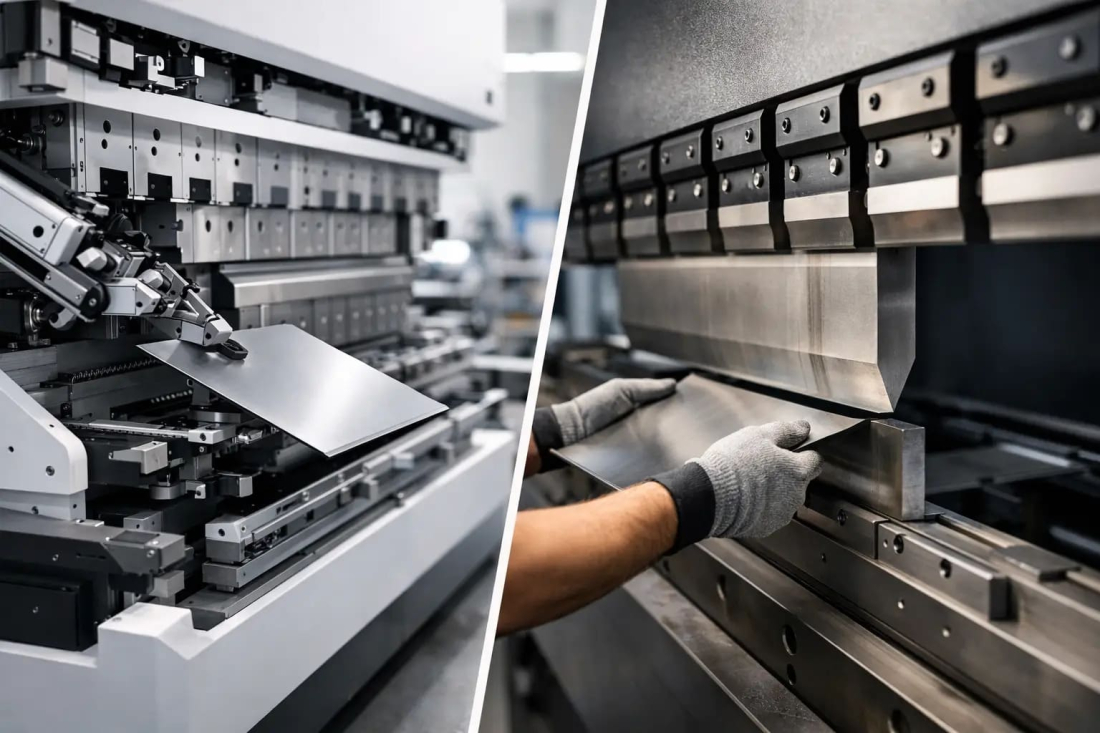

წნეხ-მუხრუჭი (press brake) ფურცლოვან ლითონს ფორმას აძლევს პუნსონის მატრიცაში დაწოლით. ოპერატორი ან ავტომატიზებული სისტემა აყენებს ზაგოტოვკას (ნამზადს) თითოეული ღუნვისთვის, სანამ მანქანა იყენებს კონტროლირებად ძალას საჭირო კუთხის შესაქმნელად. თანამედროვე CNC წნეხ-მუხრუჭები გვთავაზობენ მაღალ სიზუსტეს, მრავალღერძიან უკანა დამჭერებს (backgauges), ჰიდრავლიკურ ან ელექტრულ ამძრავ სისტემებს, ბომბირებას (კრონირებას), კუთხის გაზომვას და ოფლაინ პროგრამირების შესაძლებლობებს. პანელის საბეცი (panel bender) იყენებს საღუნ პირებს (პირობით დანებს) და არა ტრადიციულ პუნსონ-მატრიცულ ინსტრუმენტებს. ფურცელი თავსდება მანიპულატორებისა და საორიენტაციო სისტემების მიმართ, რის შემდეგაც ზედა და ქვედა პირები აყალიბებენ ფლანგებს (გვერდებს) კონტროლირებადი მოძრაობებით. ავტომატიზებულ მოდელებზე მანქანას შეუძლია მართოს პოზიციონირება, როტაცია და ღუნვის თანმიმდევრობა ოპერატორის მინიმალური ჩარევით. ორივე ტექნოლოგია აწარმოებს მაღალი ხარისხის ფორმირებულ დეტალებს. თუმცა, მათი პროდუქტიულობის პროფილები ფუნდამენტურად განსხვავდება.

პანელის საბეცი წნეხ-მუხრუჭის წინააღმდეგ: წარმოების შედარება

დეტალის გეომეტრია და მოქნილობა

წნეხ-მუხრუჭი უფრო ძლიერი არჩევანია მრავალფეროვანი დეტალებისთვის, მცირე პარტიებისთვის, სქელი ლითონის დამუშავებისთვის, ღრმა ყუთისებრი ფორმებისთვის, სპეციალური პროფილებისთვის და კომპონენტებისთვის, რომლებიც საჭიროებენ ინსტრუმენტების სხვადასხვა კონფიგურაციას. სწორი პუნსონებით, მატრიცებითა და აქსესუარებით, ერთ წნეხ-მუხრუჭს შეუძლია შეასრულოს სამუშაოების გამორჩეულად ფართო სპექტრი. ეს მას ღირებულს ხდის სუბკონტრაქტორებისთვის, საამქროებისთვის და ცვლადი პროდუქციის მქონე მწარმოებლებისთვის. პანელის საბეცები საუკეთესოდ მუშაობენ დეტალებზე, რომლებსაც აქვთ განმეორებადი სწორი ღუნვები, როგორიცაა კარები, კარადები, ელექტრო ფარები, თაროები, საყოფაცხოვრებო ტექნიკის პანელები, HVAC კომპონენტები, ავეჯის ელემენტები და არქიტექტურული ფურცლოვანი ლითონის პროდუქტები. ისინი განსაკუთრებით ეფექტურია იქ, სადაც ღუნვა ფურცლის კიდესთან ახლოს არის და სადაც მრავალი ფლანგი სწრაფად და სტაბილურად უნდა ჩამოყალიბდეს. სირთულე ავტომატურად არ ანიჭებს უპირატესობას წნეხ-მუხრუჭს. პანელის საბეცს შეუძლია დამუშაოს გაოცებლად რთული პანელის გეომეტრიები, მათ შორის დადებითი და უარყოფითი ღუნვები, ჩაკეცვები (hems/ფალცები) და დაბრუნებითი ფლანგები. თუმცა, დეტალი უნდა შეესაბამებოდეს მანქანის სამუშაო ზონას და ღუნვის ლოგიკას. კომპონენტები, რომლებიც საჭიროებენ ინსტრუმენტების ხშირ ცვლას, უჩვეულო ფორმირების მოთხოვნებს ან ფლანგის ცვალებად გეომეტრიას, შეიძლება უფრო პრაქტიკული დარჩეს წნეხ-მუხრუჭზე.

სიჩქარე და დაყენების (setup) დრო

განმეორებადი, პანელზე დაფუძნებული წარმოებისთვის, პანელის საბეცს შეუძლია აღმოფხვრას ხელით გადაადგილების დიდი ნაწილი, რაც ანელებს წნეხ-მუხრუჭზე მუშაობას. სისტემა მართავს დაპროგრამებულ ღუნვის თანმიმდევრობას ნამზადის განმეორებადი პოზიციონირებით, რაც ხშირად ამცირებს ოპერატორისგან საჭირო შეხებების რაოდენობას. ამან შეიძლება მნიშვნელოვნად გაუუმჯობესოს პროდუქტიულობა საშუალო და მაღალი მოცულობის სამუშაოებზე. წნეხ-მუხრუჭი მოითხოვს ფურცლის პოზიციონირებას თითოეული ღუნვისთვის, თუ ის არ არის წყვილში რობოტულ ავტომატიზაციასთან. გამოცდილ ოპერატორებს შეუძლიათ სწრაფად იმუშაონ, განსაკუთრებით ნაცნობ დეტალებზე, მაგრამ ციკლის დროზე გავლენას ახდენს ნამზადის ზომა, ღუნვების რაოდენობა, გადაადგილების სირთულე და დეტალის გადაბრუნების ან დატრიალების საჭიროება. დაყენება თანაბრად მნიშვნელოვანია. წნეხ-მუხრუჭმა შეიძლება მოითხოვოს რამდენიმე ინსტრუმენტის შერჩევა, ჩატვირთვა, გასწორება და ტესტირება. ინსტრუმენტების დამჭერი სისტემები ამცირებს ამ ძალისხმევას, მაგრამ გადაწყობა პროცესის ნაწილად რჩება. პანელის საბეცები ჩვეულებრივ ერიდებიან ტრადიციულ ინსტრუმენტების ცვლილებას მრავალი სტანდარტული ღუნვის ოპერაციისთვის, რაც მათ მიმზიდველს ხდის, როდესაც პროდუქტის ხშირი ცვლილება ხდება თავსებადი დეტალების ოჯახში.

დამოკიდებულება სამუშაო ძალაზე და განმეორებადობა

წნეხ-მუხრუჭის პროდუქტიულობა сильно დამოკიდებულია ოპერატორის შესაძლებლობებზე. გამოცდილი პერსონალი ეფექტურად მართავს მასალის ქცევას, ღუნვის თანმიმდევრობას, ინსტრუმენტის შერჩევას, ბაზირებას და უსაფრთხო გადაადგილებას. ეს გამოცდილება ღირებულია, მაგრამ მან ასევე შეიძლება შექმნას საწარმოო რისკი, როდესაც გადამზადებული ოპერატორების დაქირავება ან შენარჩუნება ჭირს. პანელის საბეცი ახდენს ღუნვის პროცესის დიდ ნაწილის სტანდარტიზაციას. მას შემდეგ, რაც პროგრამირება და მასალის პარამეტრები სწორია, მანქანას შეუძლია უზრუნველყოს მაღალი განმეორებადობის დეტალები ხელით პოზიციონირებაზე ნაკლები დამოკიდებულებით. ეს არ ცვლის ტექნიკურ ცოდნას. პროგრამირება, მასალის კონტროლი, პროფილაქტიკური მოვლა და წარმოების დაგეგმვა მაინც მოითხოვს გადამზადებულ პერსონალს. თუმცა, ეს ამცირებს ხელით დამუშავებით გამოწვეული ცვლადების რაოდენობას. ქარხნებისთვის, რომლებიც დგებიან სამუშაო ძალის დეფიციტის ან ცვლებს შორის ხარისხის ცვალებადობის წინაშე, ეს განსხვავება შეიძლება კომერციულად მნიშვნელოვანი იყოს. სტაბილური ღუნვა მხარს უჭერს პროგნოზირებად აწყობას, ნაკლებ გადაკეთების ოპერაციებს და მიწოდების უფრო საიმედო დაგეგმვას.

სიზუსტე და მასალის ქცევა

ორივე ტიპის მანქანას შეუძლია მიაღწიოს შესანიშნავ სიზუსტეს, როდესაც ისინი სწორად არის შერჩეული, დაპროგრამებული და მოვლილი. შემოსული ნამზადის ხარისხი კრიტიკულად მნიშვნელოვანი რჩება. სიბრტყე, სისქის ცვალებადობა, ბოჭკოს მიმართულება, საფარი და მასალის მარკა მოქმედებს ღუნვის შედეგებზე, ტექნოლოგიის მიუხედავად. წნეხ-მუხრუჭები უზრუნველყოფენ პირდაპირ კონტროლს ძალასა და ინსტრუმენტის გეომეტრიაზე. ისინი კარგად შეესაბამება გამოყენებას, სადაც ტონაჟი, რადიუსი ან სპეციალიზებული ფორმირების მოთხოვნები მართავს პროცესს. კუთხის გაზომვის წინწასული სისტემებს შეუძლიათ რეალურ დროში დააკომპენსირონ მასალის ზამბარისტული უკუკეცი (springback), რაც აუმჯობესებს სტაბილურობას მასალის ცვალებადობისას. პანელის საბეცები გვთავაზობენ დეტალის სტაბილურ პოზიციონირებას და პირების კონტროლირებად მოძრაობებს, რაც განსაკუთრებით სასარგებლოა თხელი ფურცლოვანი ლითონისთვის და მაღალი განმეორებადობის წარმოებისთვის. ვინაიდან პროცესი არ ემყარება იმავე პუნსონ-მატრიცულ საკონტაქტო მეთოდს, შესაფერის მასალებზე შეიძლება შემცირდეს ხილული კვალის და გადაადგილებით გამოწვეული დაზიანებები. ეს მნიშვნელოვანია დაფარული, შეღებილი, უჟანგავი და კოსმეტიკური პანელებისთვის.

სადაც თითოეული მანქანა ქმნის საუკეთესო უკუგებას (ROI)

წნეხ-მუხრუჭი ზოგადად იძლევა საუკეთესო უკუგებას, როდესაც მოქნილობა პირველადი მოთხოვნაა. ეს ხშირად სწორი საწარმოო აქტივია შერეული სამუშაოებისთვის, პროტოტიპებისთვის, მცირე მოცულობის შეკვეთებისთვის, უფრო დიდი ან სქელი კომპონენტებისთვის და სამუშაოებისთვის, რომლებიც არ შეიძლება სტანდარტიზდეს პანელის ღუნვის გეომეტრიის გარშემო. ის ასევე იძლევა პრაქტიკულ საწყის წერტილს მწარმოებლებისთვის, რომლებიც ავითარებენ CNC ღუნვის სიმძლავრეს სპეციალურ ავტომატიზებულ სისტემაზე ვალდებულების აღების გარეშე. პანელის საბეცი ქმნის ყველაზე ძლიერ უკუგებას, როდესაც მოცულობა, განმეორებადობა და შრომის ეფექტურობა პრიორიტეტია. ინვესტიციის გამართლება უფრო ადვილი ხდება, როდესაც ქარხანა განმეორებით აწარმოებს კორპუსებს, კარადებს, პანელებს ან მსგავს კომპონენტებს მრავალი ღუნვით. დანაზოგი შეიძლება მოვიდეს უფრო მოკლე ციკლებიდან, ნაკლები დაყენებებიდან, შემცირებული გადაადგილების დროიდან, ხარისხის ცვალებადობის შემცირებიდან და კვალიფიციური სამუშაო ძალის უფრო მაღალი ღირებულების სამუშაოებზე გადამისამართების შესაძლებლობიდან. კრიტიკული კითხვა არ არის ის, აწარმოებს თუ არა ქარხანა ფურცლოვანი ლითონის დეტალებს. საკითხავი ის არის, რამდენ თავსებად დეტალს აწარმოებს ის ყოველკვირეულად, რამდენი დრო იხარჯება ამჟამად მათ დამუშავებაზე და არის თუ არა მოთხოვნა საკმარისად სტაბილური სპეციალური ავტომატიზაციის მხარდასაჭერად.

ავტომატიზაცია ცვლის შედარებას

ავტომატიზაცია უნდა შეფასდეს საწარმოო უჯრედის (cell) დონეზე და არა როგორც უბრალო დამატებითი ფუნქცია. წნეხ-მუხრუჭი შეიძლება ინტეგრირდეს რობოტთან, ინსტრუმენტების ავტომატურ დამცვლელთან, კუთხის ავტომატურ გაზომვასთან, ჩატვირთვის სისტემასთან და ოფლაინ პროგრამირების პროგრამულ უზრუნველყოფასთან. ამ კონფიგურაციას შეუძლია წნეხ-მუხრუჭის წარმოება გახადოს მაღალეფექტური, ხოლო შეინარჩუნოს მისი ფართო ფორმირების შესაძლებლობა. პანელის საბეცი ხშირად პროექტირებულია ისე, რომ ავტომატიზაცია უკვე ცენტრალურია მისი ოპერაციული მოდელისთვის. ის შეიძლება გაერთიანდეს ჩატვირთვა-გადმოტვირთვის სისტემებთან, ბუფერულ საწყობებთან, მასალის ავტომატიზებულ ნაკადთან, ლაზერულ ჭრასთან, შტამპვასთან და ვერტიკალურ საწყობ სისტემებთან. სწორ გამოყენებაში, ეს ქმნის უწყვეტ პროცესს ნედლი ფურცლის შენახვიდან მოღუნული კომპონენტის გამოსვლამდე. ამის მიუხედავად, ავტომატიზაცია არ ასწორებს ცუდ საწარმოო დაგეგმვას. სრულად ავტომატიზებულ უჯრედს მაინც სჭირდება შესაფერისი დეტალების ოჯახები, ნამზადების საიმედო მიწოდება, ზუსტი პროგრამირება, პროფილაქტიკური სერვისი და მკაფიო წესები გამონაკლისებისთვის. საუკეთესო პროექტები იწყება დეტალების ანალიზით, რომელიც გამოყოფს მაღალი ბრუნვის კომპონენტებს მცირე მოცულობის ან ტექნიკურად უჩვეულო სამუშაოებისგან.

კითხვები, რომლებიც უნდა დასვათ მანქანის შერჩევამდე

კომერციული წინადადებების შედარებამდე, საწარმოო გუნდებმა უნდა გადახედონ რეალურ დეტალებს და არ დაეყრდნონ ზოგად ვარაუდებს. პრაქტიკულმა შეფასებამ უნდა დაადგინოს შემდეგი:

• წლიური რაოდენობა და პარტიის ზომა თითოეული წარმომადგენლობითი კომპონენტისთვის;

• მასალის ტიპი, სისქის დიაპაზონი, ნამზადის ზომები და მზა გეომეტრია;

• მიმდინარე ციკლის დრო, დაყენების დრო, წუნდების (ბრაკის) პროცენტი და სამუშაო ძალის მოთხოვნა;

• საჭირო მოქნილობა ახალი პროდუქტებისთვის, საინჟინრო ცვლილებებისთვის და მოკლევადიანი შეკვეთებისთვის; და

• ხელმისაწვდომი საწარმოო ფართობი, მასალების ნაკადი, პროგრამული საჭიროებები და მომავალი ავტომატიზაციის გეგმები.

დროის შესწავლა (ქრონომეტრაჟი) ხშირად უფრო მეტს ავლენს, ვიდრე მანქანების თეორიული შედარება. ჩართეთ ყველა არაღუნვითი საქმიანობა: ნამზადების აღება, დეტალების პოზიციონირება, კომპონენტების გადაბრუნება, კუთხეების შემოწმება, მზა ნაჭრების დაწყობა და სამუშაოს გადატანა შემდეგ ოპერაციაზე. ეს საქმიანობები ხშირად განსაზღვრავს რეალურ თვითღირებულებას თითო დეტალზე.

ტექნოლოგიური პარტნიორის არჩევა და არა მხოლოდ მანქანის

კაპიტალური აღჭურვილობის წარმადობა დამოკიდებულია იმაზე მეტზე, ვიდრე უბრალოდ მანქანის სპეციფიკაციაა. მონტაჟის ხარისხი, ოპერატორების სწავლება, აპლიკაციების მხარდაჭერა, სათადარიგო ნაწილების ხელმისაწვდომობა, პროგრამული ინტეგრაცია და პროფილაქტიკური მოვლა განსაზღვრავს, თუ რამდენად სწრაფად აღწევს აღჭურვილობა მოსალოდნელ პროდუქტიულობას. წნეხ-მუხრუჭის პროექტისთვის ეს მოიცავს ინსტრუმენტების სტრატეგიას, ღუნვის სიმულაციას, პროგრამირების მხარდაჭერას და ოპერატორების სწავლებას. პანელის საბეცის პროექტისთვის ეს მოიცავს დეტალის განხორციელებადობას, მასალების ნაკადის დიზაინს, ავტომატიზაციის ინტეგრაციას და დადასტურებას, რომ საწარმოო სტრუქტურა მხარს უჭერს დასახულ სიმძლავრეს. Italian Machinery Association მხარს უჭერს მწარმოებლებს ევროპული ფურცლოვანი ლითონის მოწინავე ტექნოლოგიებით, ცალკე მდგომი ღუნვის აღჭურვილობიდან ინტეგრირებულ ხაზებამდე, რომლებიც აერთიანებს ჭრას, ღუნვას, შენახვასა და ავტომატიზაციას. მიზანია აღჭურვილობის შეხამება პროცესთან, შემდეგ კი სისტემის მხარდაჭერა ექსპლუატაციაში შესვლისა და ყოველდღიური წარმოებისას. ყველაზე ეფექტური შემდეგი ნაბიჯია მიმდინარე წარმოებიდან დეტალების წარმომადგენლობითი ჯგუფის შერჩევა და განხორციელებადობისა და გამტარუნარიანობის დეტალური მიმოხილვის ჩატარება. ღუნვის სწორი სისტემა ნათელი ხდება, როდესაც გადაწყვეტილება ფასდება რეალურ დეტალებზე, რეალურ სამუშაო დროზე და იმ საწარმოო მიზნებზე, რომელთა მიღწევასაც თქვენი ქარხანა გეგმავს.
