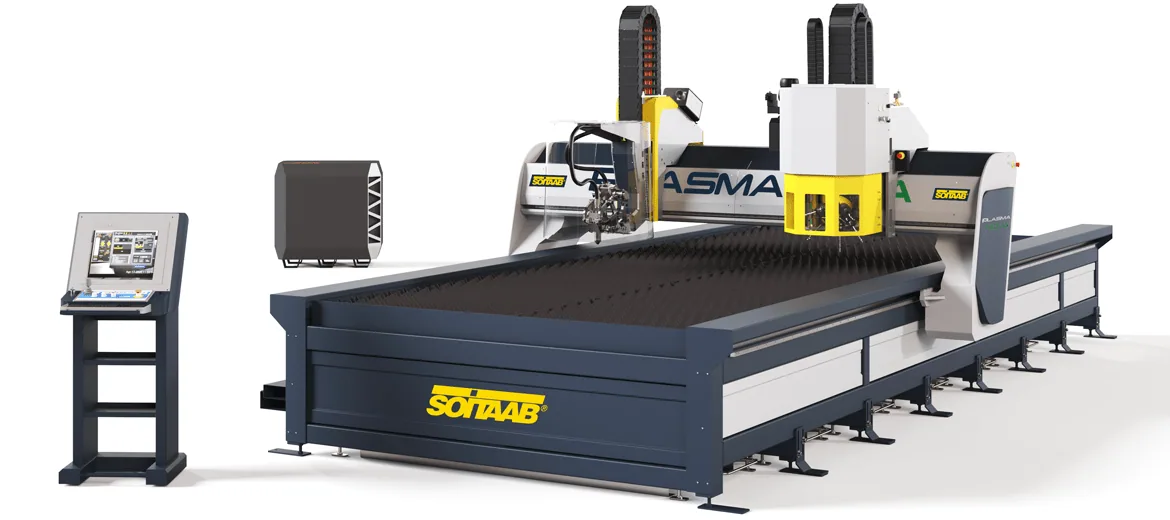

SOITAAB PLASMAtech Plasma NOVA

• კონსტრუქციის გამორჩეული სიხისტე და პოზიციონირების სიზუსტე ჭრის მაღალი სიზუსტე მიიღწევა უხეში შედუღებული პორტალის, მაღალი სიზუსტის მიმმართველების და ორმაგი უჯაგრისო ამძრავების მეშვეობით, სიგრძივი პორტალური კონტროლით (gantry-სისტემა). კონსტრუქციის უმნიშვნელოვანესი თავისებურებაა სრულიად დამოუკიდებელი საჭრელი მაგიდა, რომელიც გამოყოფილია დაზგის მიმმართველებისგან. ეს გამორიცხავს ვიბრაციების, მექანიკური დატვირთვებისა და გაცხელებული ლითონის თერმული დეფორმაციების გადაცემას კოორდინატთა სისტემაზე.
• ინტუიციური მართვა S.H.M.I. ინტერფეისით საფირმო პროგრამული უზრუნველყოფა S.H.M.I. (Soitaab Human Machine Interface) 15-დიუმიანი სენსორული ეკრანით სპეციალურად შეიქმნა იმისთვის, რომ მაქსიმალურად გამარტივდეს მუშაობა. ინტუიციური ინტერფეისი მინიმალური გამოცდილების მქონე ოპერატორსაც კი საშუალებას აძლევს სწრაფად და უშეცდომოდ აითვისოს დაზგა და გამოიყენოს მისი მთელი ტექნოლოგიური პოტენციალი გაშვების პირველივე დღეებიდან.
• ტექნოლოგიების მოქნილი ინტეგრაცია და მოდულურობა აღჭურვილობა გთავაზობთ ბიზნესის ამოცანებზე მორგების შეუდარებელ შესაძლებლობებს. მაგალითად, ხაზის უფროსი მოდელი (Plasma NOVA) ერთადერთი გადაწყვეტაა ბაზარზე, რომელიც საშუალებას იძლევა ერთ პორტალზე გაერთიანდეს პლაზმური ჭრა, ჟანგბადის ჭრელი, საბურღი და კუთხის მოჭრის თავაკები, ფასკების მოხსნის სისტემები (bevel head) და დეტალების მარკირების 5-მდე სხვადასხვა ტიპი.
• უსაფრთხოებისა და ეკოლოგიურობის უმაღლესი სტანდარტები ოპერატორის უსაფრთხოება უზრუნველყოფილია დაცვის კომპლექსური სისტემით: ლაზერული უსაფრთხოების სკანერებიდან და ფიზიკური ბამპერებიდან დაწყებული, სპეციალური სილიკონის ფარდებით დამთავრებული, რომლებიც შთანთქავენ პლაზმის მავნე ულტრაიისფერ გამოსხივებას. საამქროში ჰაერის სიფაქიზე ნარჩუნდება ჩაშენებული ზონალური კვამლწოვების სისტემით. გამწოვი არხების სპეციალური საკეტები ავტომატურად იხსნება უშუალოდ იმ ზონის ქვეშ, სადაც მოცემულ მომენტში მიმდინარეობს ჭრა, და ეფექტურად გამოდევნის გაზებსა და მტვერს.

მახასიათებელი	მნიშვნელობა
პოზიციონირების მაქსიმალური სიჩქარე	70 მ/წთ
Z ღერძის სუპორტის სვლა (ვერტიკალური)	300 მმ
პოზიციონირების სიზუსტე (განმეორებადობა)	±0.5 მმ/მ
სტანინის კონსტრუქცია	მასიური მილისებრი ნადუღი სტანინა, ფრეზირებული ერთ ტექნოლოგიურ დამუშავებაზე პორტალურ დამუშავების ცენტრში
პორტალის კონსტრუქცია	მაღალი სიმტკიცის ნადუღი კოჭი, გათვლილი რამდენიმე სხვადასხვა ეტლის დამონტაჟებაზე
ინტერფეისი და რიცხვითი პროგრამული მართვა (CNC)	Soitaab CNC საფირმო ინტერაქტიული სენსორული მართვით S.H.M.I. (15 დუიმი)
მოძრაობის მექანიკა	ორმაგი უჯაგრისო ამძრავი X ღერძზე (gantry-კონტროლი), ირიბკბილა გადაცემა «კბილანა-რეიკა» ქვემოთ მიმართული კბილებით მტვრისგან სრული დაცვისთვის
ჭრის მაგიდა	მიმართველებისგან სრულიად დამოუკიდებელი მოდულური მაგიდა აირების ავტომატური ზონალური გამწოვით და შლაკის გვერდითი კონტეინერებით
სუპორტი და სიმაღლის კონტროლი	სიმაღლის კონტროლი AVC (რკალის ძაბვით), საკონტაქტო/ომური სისტემა TAG ფურცლის პირველადი ძებნისთვის; მაგნიტური დაცვა შეჯახებისგან
კომპლექსური უსაფრთხოება	ულტრაიისფერი დაცვის სილიკონის ფარდები, 2 ლაზერული უსაფრთხოების სკანერი, 4 ბამპერი ეტლის ბოლოებზე, ფოტობარიერები

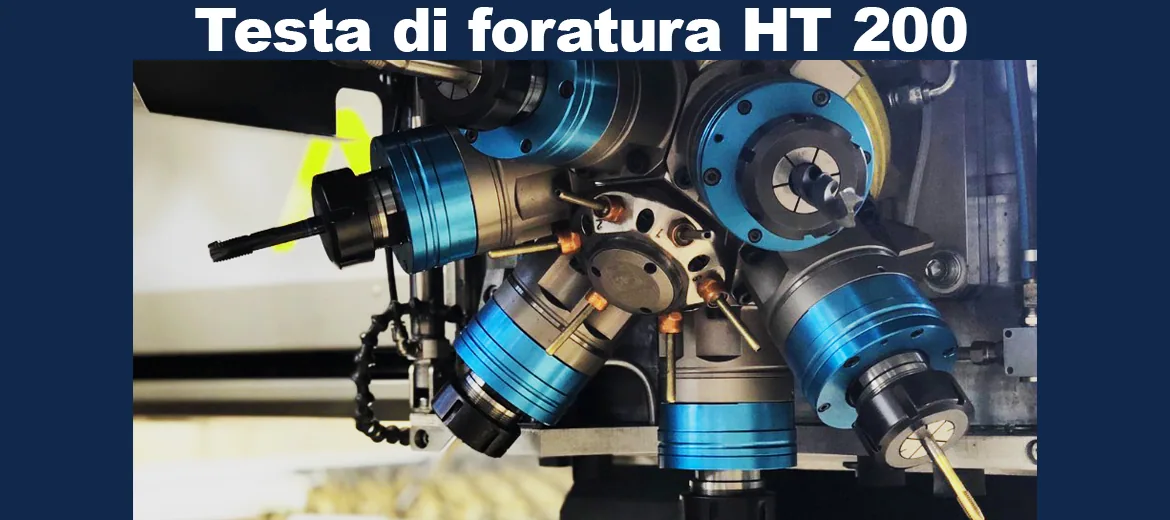

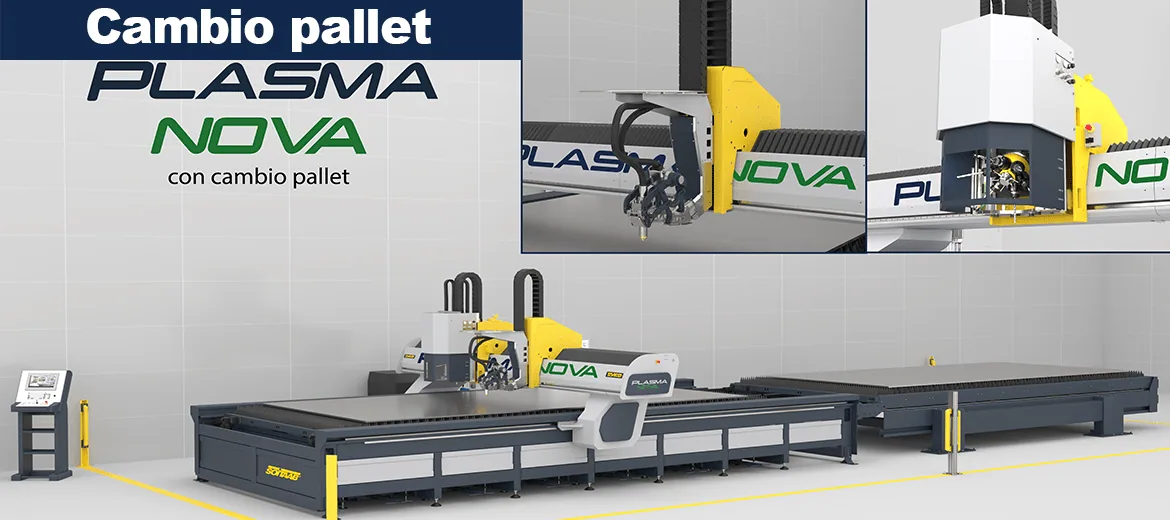

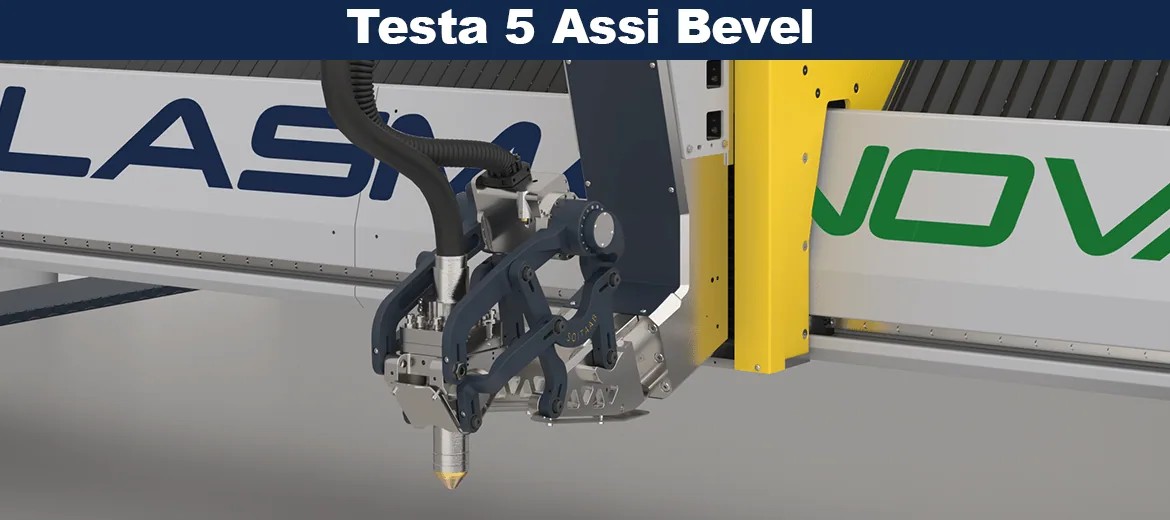

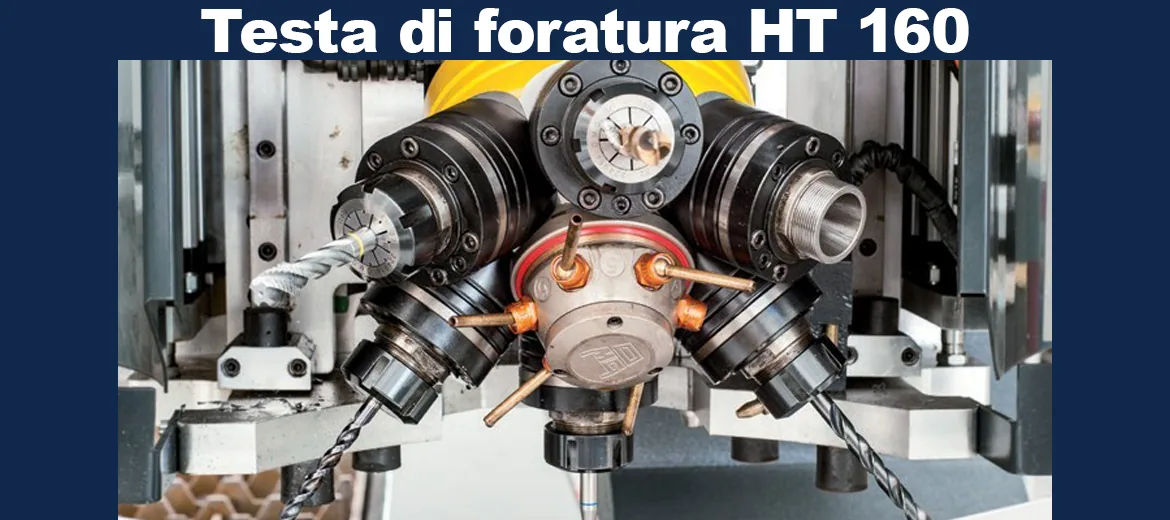

ინტეგრირებადი ტექნოლოგიები და ოპციები	• OFC: გაზოჟანგბადური ჭრის ეტლი 150 მმ-მდე სისქისთვის • რევოლვერული თავაკი ბურღვის/ხრახნმოჭრისთვის: HT160 (6 პოზიცია ER32, Ø20 მმ/M16-მდე) ან HT200 (6 პოზიცია ER40, Ø30 მმ/M24-მდე) • პლაზმური 3D-თავაკი ფასკებისთვის (Bevel Head) • MDS მარკირება: ფლომასტერი (PMT), პლაზმა (PLM), პნევმონემსი (PNM), ფრეზი (RMT) ან ჭავლური ბეჭდვა (INKM) • T.C.T. Tubocut: Ø60-600 მმ მილების ავტომატური ჭრა სინქრონიზებული ვაზნითა და ამწევით • პალეტების ავტომატური შეცვლის სისტემა

სამუშაო ზონის ხელმისაწვდომი ზომები და NOVA მოდელის გაბარიტები: (ყველა NOVA დაზგის სიმაღლე შეადგენს 2100 მმ-ს)

• NOVA 20x40 (2.0 х 4.0 მ): ბაზა 2700 x 5750 მმ; პორტალის სიგანე 3350 მმ
• NOVA 20x60 (2.0 х 6.0 მ): ბაზა 2700 x 8000 მმ; პორტალის სიგანე 3350 მმ
• NOVA 20x80 (2.0 х 8.0 м): ბაზა 2700 x 10250 მმ; პორტალის სიგანე 3350 მმ
• NOVA 25x60 (2.5 х 6.0 м): ბაზა 3200 x 8000 მმ; პორტალის სიგანე 3850 მმ
• NOVA 25x80 (2.5 х 8.0 м): ბაზა 3200 x 10250 მმ; პორტალის სიგანე 3850 მმ
• NOVA 25x120 (2.5 х 12.0 м): ბაზა 3200 x 13600 მმ; პორტალის სიგანე 3850 მმ
• NOVA 30x60 (3.0 х 6.0 м): ბაზა 3700 x 8000 მმ; პორტალის სიგანე 4350 მმ
• NOVA 30x80 (3.0 х 8.0 м): ბაზა 3700 x 10250 მმ; პორტალის სიგანე 4350 მმ
• NOVA 30x120 (3.0 х 12.0 м): ბაზა 3700 x 13600 მმ; პორტალის სიგანე 4350 მმ

SOITAAB — იტალიური სამრეწველო ჯგუფი და აღიარებული საერთაშორისო ლიდერი თერმული ჭრის (პლაზმური, აირ-ჟანგბადოვანი, ჰიდროაბრაზიული და ლაზერული) მაღალტექნოლოგიური CNC ჩარხების, तसेच სამრეწველო ლენტური ხერხების შემუშავებასა და წარმოებაში. კომპანია უკვე მრავალი წელია წარმატებით აწვდის აღჭურვილობას ყველა კონტინენტზე. საწარმოს საქმიანობა სერტიფიცირებულია ISO 9001 სტანდარტით, ხოლო მილანის ქარხანაში მოქმედებს მუდმივი სადემონსტრაციო მოედანი, სადაც მომხმარებლებს მთელი მსოფლიოდან შეუძლიათ რეალური ტესტური ჭრის განხორციელება ყიდვამდე.
